Comutação pelo punho e travamento indireto por chave, montagem frontal, fechadura com cilindro pequeno, placa frontal quadrada
De Kraus & Naimer
Revisão de 13h50min de 24 de junho de 2013 por Luis (discussão | contribs) (→Programas de travamento do comutador)
Revisão de 13h50min de 24 de junho de 2013 por Luis (discussão | contribs) (→Programas de travamento do comutador)
Código para pedido: V760/A.E
Dados para pedido: Programa de travamento e programa da chave. Pode haver algumas posições sem possibilidade de travamento.
Disponível para: Todos os comutadores tamanho S0 e S1.
Programas de extração da chave
A - A chave pode ser extraída nas posições travadas ou não travadas.
B - A chave pode ser extraída somente nas posições travadas.br>
Programas de travamento do comutador
| Programa de travamento | Ângulo de comutação | Comutador travável nas posições | Comutador não travável nas posições | Tamanho do comutador |
|---|---|---|---|---|
| 1 | 300 - 900 | uma | programada | S0 e S1 |
| 2 | 200 -1),300 - 900 | todas | nenhuma | S0 e S1 |
| 3 | 300 - 900 | programada | uma | S1 |
| 4-2) | 300 - 900 | uma | programada | S0 e S1 |
-1) - somente para comutadores tamanho S1.
-2) - Este programa permite o travamento do dispositivo em qualquer posição da chave, no entanto, o travamento somente se efetivará em uma pré determinada posição.

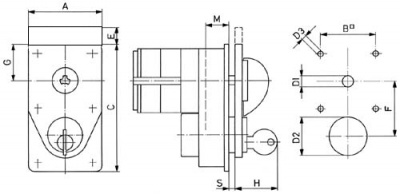

Dimensões mm
