KNTM3/1600

Dados Elétricos

IEC 60947-3, EN 60947-3, VDE 0660 part 107:

Corrente nominal em regime contínuo Iu	1.600A
Corrente térmica convencional Ith	1.600A
Tensão nominal de operação Ue	690V
Tensão nominal de isolamento Ui	1.000V
Tensão nominal de impulso suportável Uimp	12kV
Corrente presumida de curto-circuito com fusível conectado em série Ip
- para 50/60 Hz 690V (rms) - máxima corrente In do fusível - corrente de corte Ic - integral de Joule I²t	50kA* - -
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico)	110kA
Corrente nominal admissível de curta duração (Icw) (rms)	50kA/1,0s
Capacidade de operação em carga	415V	500V	690V
- corrente nominal de operação (le) em AC-21 - corrente nominal de operação (le) em AC-22 - corrente nominal de operação (le) em AC-23** - potência nominal de operação (le) em AC-23	1.600A 1.600A 1.250A 750kW	1.600A 1.600A 850A 630kW	1.600A 1.600A 630A 630kW
Tensão aplicada, 60s	3.500V
Corrente nominal máxima de fusíveis de ação retardada In	-
Durabilidade mecânica (manobras)	6.000
Temperatura ambiente permitida	(-25 até +55)ºC
Torque requerido para manobra	65Nm
Grau de proteção	IP20
Perda watt por polo com corrente de regime	102,4W
Seção dos condutores de conexão
- cabos com terminal - barras - torque no parafuso de conexão (+-10%) - parafusos dos terminais (Sextavado ou allen)	- (2x)60x10mm 40Nm (2x) M12x50
Contato auxiliar com 1 NA + 1 NF (acessório)***
- corrente de operação para	2A
Peso	48,0kg

∗ Teste de curto-circuito sem proteção por fusível
∗∗ O teste de capacidade para operação em carga é realizado: no fechamento com 10 x Ie, na abertura com 8xIe, com fator de potência f.p. 0,35 e tensão 1,05xUe
∗∗∗ Sob consulta para utilização de mais contatos auxiliares

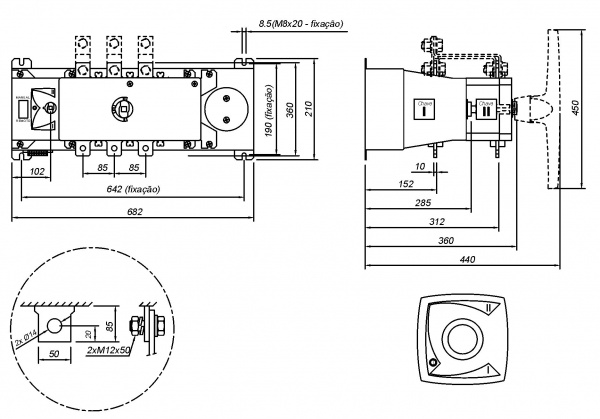

Dimensões

Dimensões em mm
