Dados Elétricos

IEC 60947-3, EN 60947-3, VDE 0660 part 107:

Corrente nominal em regime contínuo Iu 630A
Corrente térmica convencional Ith 630A
Tensão nominal de operação Ue 690V
Tensão nominal de isolamento Ui 1.000V
Tensão nominal de impulso suportável Uimp 12kV
Corrente presumida de curto-circuito com fusível conectado em série Ip 1.000V

- para 50/60 Hz 690V (rms)
- máxima corrente In do fusível
- corrente de corte Ic
- integral de Joule I²t

50kA/100kA
1.000A/630A
70kA/65kA
4.200kA²s/3.200kA²s

Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico) 76kA
Corrente nominal admissível de curta duração (Icw) (rms) 36kA/0,3s
Capacidade de operação em carga 415V 500V 690V

- corrente nominal de operação (le) em AC-21
- corrente nominal de operação (le) em AC-22
- corrente nominal de operação (le) em AC-23*
- potência nominal de operação (le) em AC-23

630A
630A
630A
375kW

630A
630A
630A
575kW

630A
630A
437A
425kW

Tensão aplicada, 60s 3.500V
Corrente nominal máxima de fusíveis de ação retardada In 630A
Durabilidade mecânica (manobras) 10.000
Temperatura ambiente permitida (-25 até +55)ºC
Torque requerido para manobra 35Nm
Grau de proteção IP20
Perda watt por polo com corrente de regime 18,8W
Seção dos condutores de conexão

- cabos com terminal
- barras
- torque no parafuso de conexão (+-10%)
- parafusos dos terminais (Sextavado)

(2x)150mm²
30x10mm
28Nm
M10x30

Contato auxiliar com 1 NA + 1 NF (acessório)**

- pode-se fixar até
- corrente de operação para

2A
Peso 15,9kg
Manobra de capacitores (somente para abertura)

418V

550V

726V

250kVAr
500A
330kVAr
500A
440kVAr
500A
Operação em corrente contínua*** 220V 250V 440V

- corrente operacional le em DC-21
- corrente operacional le em DC-22
- corrente operacional le em DC-23

800A
800A
-

500
500
500

500A
500A
500A

∗ O teste de capacidade para operação em carga é realizado: no fechamento com 10 x Ie, na abertura com 8xIe, com fator de potência f.p. 0,35 e tensão 1,05xUe
∗∗ Sob consulta para utilização de mais contatos auxiliares
∗∗∗ Para ligação em 220V => chave com 4 polos com 2 a 2 em paralelo
          Para ligação em 250V => chave com 3 polos com 2 em série no positivo e 1 no polo negativo
          Para ligação em 400V => chave com 4 polos com 3 em série no positivo e 1 no polo no paralelo

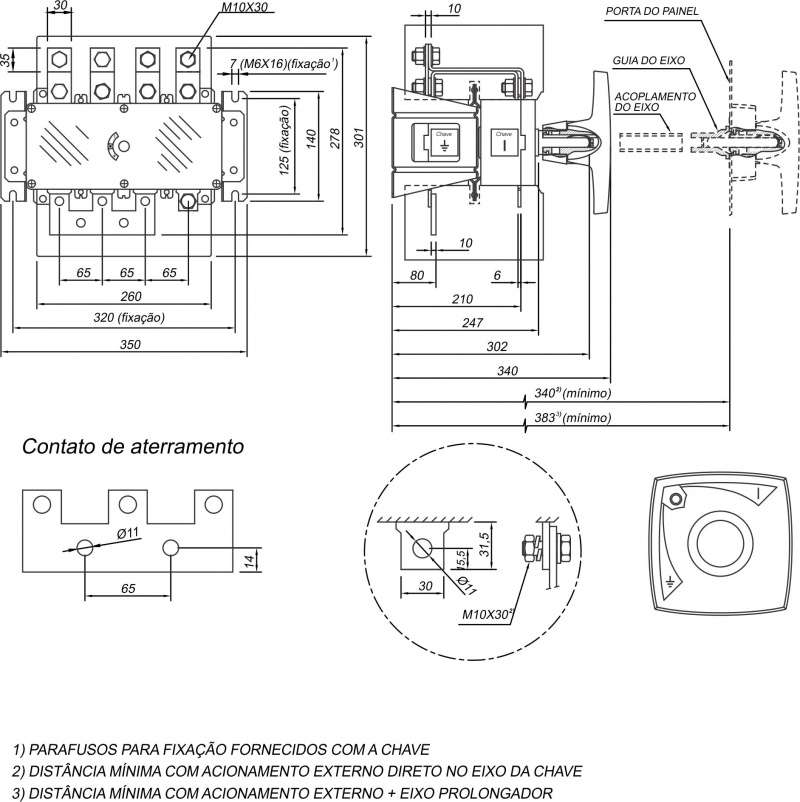

Dimensões

Dim knat4 630.jpg
